作用：


找出所有影響結果的原因，分析哪些原因?qū)Y(jié)果影響較大，對影響因素較大的原因制定解決方案。透過現象看本質也是一種分析方法。魚骨圖也用于生產中，直觀地表示生產車間的流程。圖1是具有低監測分?jǐn)?shù)的結果的魚骨圖分析的例子。




六西格瑪數據分析工具3——魚骨圖

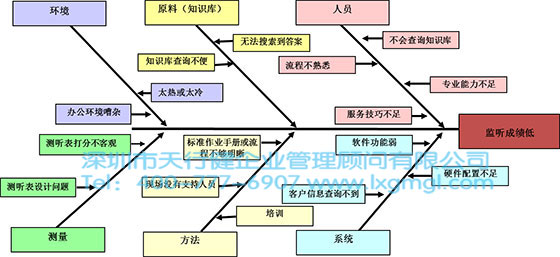

圖1  魚骨圖示例



類型:


1.整理問題類型魚骨圖(各要素與特征值之間沒有因果關系，而是結構關系)


2.原因類型魚骨圖(魚頭在右邊，特征值通常寫為“為什么……”)


3.對策類型魚骨圖(魚頭在左邊，特征值通常寫為“如何改進/提高……”)


作圖方法：


首先確定魚頭的部位，結果是什么。


根據人(操作者)、機(機器和設備)、料(原料)、法(操作方法)、回路(物理和人的環境)和測量(測量方法)六個分支，畫出影響結果的所有原因(如圖2所示)。


主要原因可以細分，直到無法繼續。


重復此步驟，直到圖中列出所有原因。


 六西格瑪數據分析工具3——魚骨圖

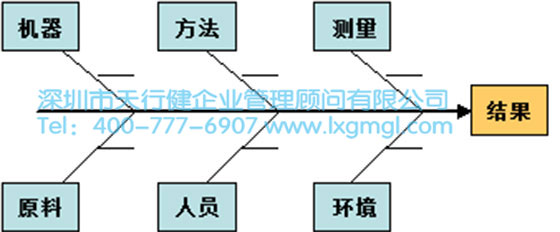

圖2  魚骨圖六要素


魚骨圖可以通過頭腦風暴來繪制。首先根據結果列出所有可能的原因，然后按照六個分支進行分類，在分類的過程中進行合并和刪除。
